　　一、简介先导式换向阀门控装置适用于XQ修井动力钳ZQ钻杆动力钳和TQ套管动力钳，对动力钳实施实时可靠地保护，保障操作人员的安全。先导式换向阀门控装置由先导换向阀、推拉软轴和安全门组成。先导式换向阀替代手动换向阀，通过推拉软轴与安全门联动，当安全门一打开，推拉软轴带动软轴换向阀上的先导阀，液压油直接回油箱，动力钳就会立刻停止运转；只有在安全门关闭时，动力钳才能正常工作，从而实现了安全门与液压回路之间联动保护。
　　二、结构示意图

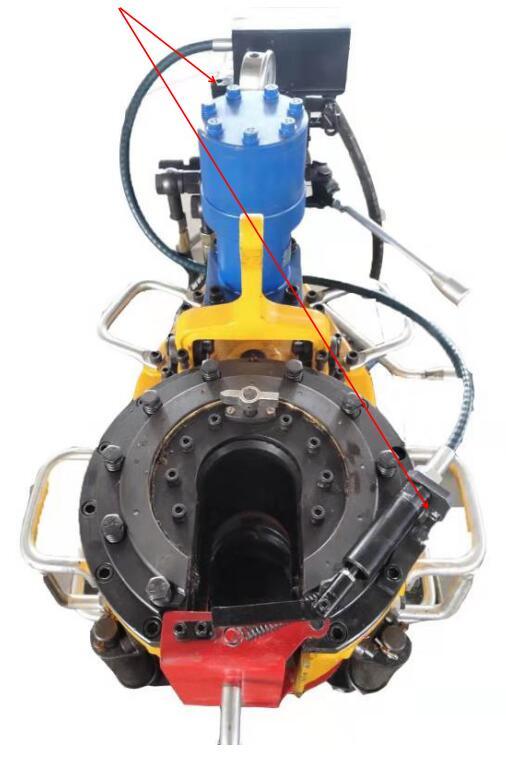

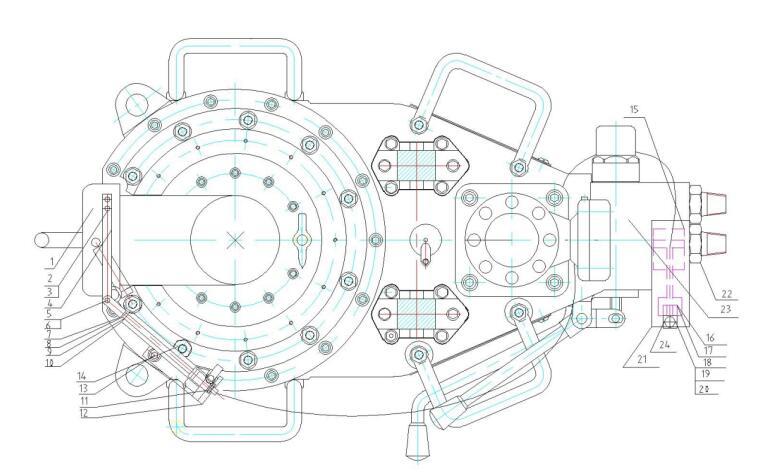

图1 先导换向阀门控装置

零件明细表

序号	代号	名称及规格	数量
1	XQ3C.Z.7-0.1	安全门总成	1
2	GB/T5782	六角头螺栓M8×15-8.8	2
3	GB/T93	弹簧垫圈8	2
4	XHF-1	连接板1	1
5	GB/T882	销轴6×22	1
6	GB/T91	开口销2×12	1
7	XHF-2	连接头	1
8		薄螺母1/4″-28UNF	2
9	173-LTT-1-71	推拉软轴（1480mm）	1
10	XHF-3	保护套	1
11		六角螺母5/8-18UNF	2
12	XHF-4	连接板2	1
13	GB/T70	内六角圆柱头螺钉M10×35-8.8	2
14	GB/T93	弹簧垫圈10	4
15	XHF-5	固定板	1
16	XHF-6	支撑座	1
17	GB/T5782	六角头螺栓M6×15-8.8	4
18	XHF-7	拨叉	1
19	GB/T882	销轴6×22	1
20	XHF-8	连接头	1
19	XHF-9	防护罩	1
22	XYQ3C.Z-24	尾接头（1）或（2）	2
23	XHF-9	先导换向阀	1
24	GB/T882	销轴6×22	1

一、安装示意图

1.第一步，拆除旧安全门安装新式安全门

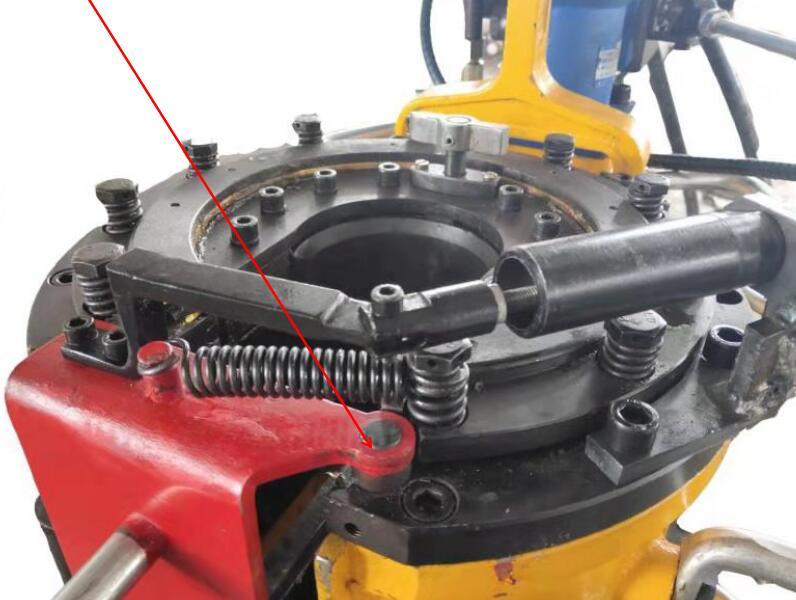

图2 正面

2.第二步，安装先导式换向阀

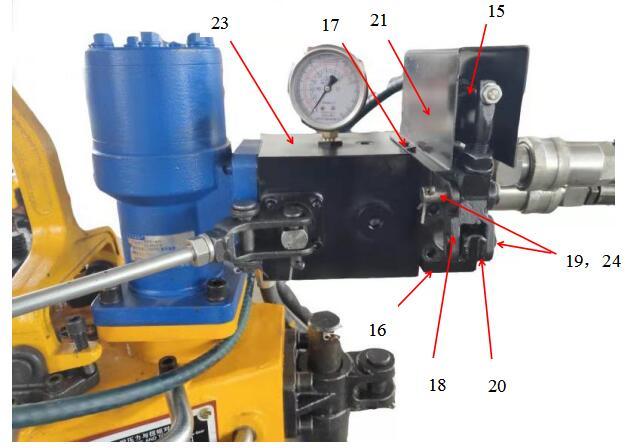

图3 背面

3.第三步，连接软轴

4. 第四步调试

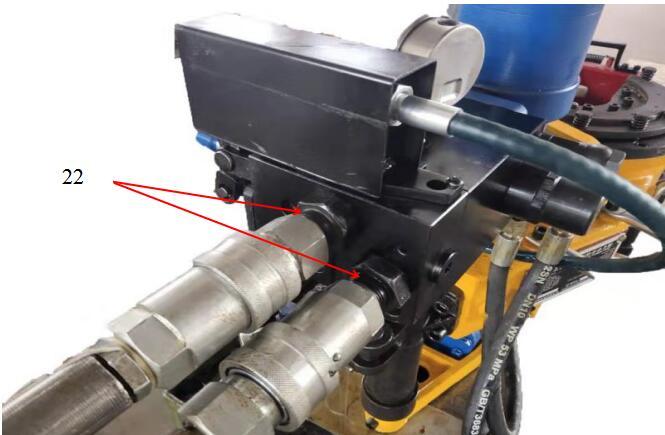

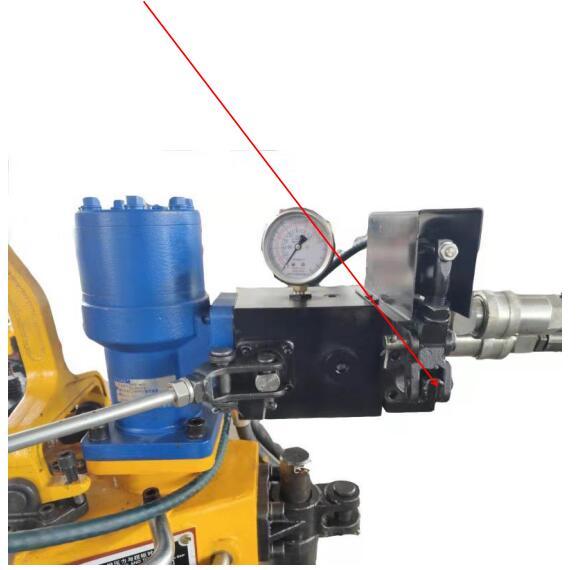

图5 、6先导式换向阀部分安装示意图

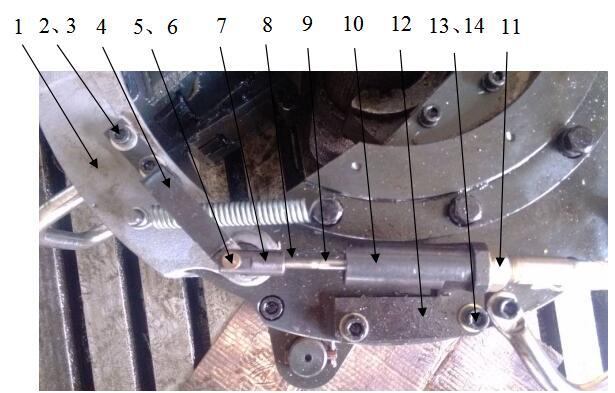

图7 安全门部分安装示意

门控装置安全门部分安装效果如图7所示，安装步骤如下：

　　1.用改造的安全门（序号1）代替原来的安全门；

　　2.将连接板1（序号4）安装在安全门上，并紧固；

　　3.将连接板2（序号12）安装在钳头盖上，并紧固；

　　4.将保护套（序号10）和推拉软轴安装在连接板2上；

　　5.将连接头（序号7）安装在推拉软轴上；

　　6.让安全门处于关闭状态，先导式换向阀阀芯上推，将连接头调整到合适位置，用销轴（序号5）固定连接头与连接板1，拧紧保护套和六角螺母。可通过调节连接板1和六角螺母的位置使推拉软轴和连接头顺利连接。通过调整六角螺母的位置调整阀芯行程，保证其行程3.2mm左右。开关安全门，观察阀芯行程是否适中。若适中则拧紧薄螺母，防止软轴松动。

五、带压调试

　　在门控装置安装完毕后，连上液压站，注意进回油口位置（图3）。空转运行动力钳，只要安全门一打开，动力钳就会立刻停止运转；安全门一关闭，动力钳就能正常工作。若安全门关闭但动力钳运行速度较慢，可能是先导阀芯未调节到位；若动力钳正反转颠倒，可能是进回油口接反；若安全门打开但动力钳能正常工作，安全门关闭动力钳不能正常工作，可能是A、B两油口接反。
